Освітлення двору, під’їзної доріжки, фасаду чи саду — практична задача для власників приватних будинків. Але вуличне освітлення працює в набагато жорсткіших умовах, ніж кімнатне: волога, дощ, сніг, ультрафіолет, перепади температур і механічні навантаження. Звичайний кабель для внутрішньої проводки тут не підходить.
Особливі умови вуличної проводки
Кабель для вуличного освітлення стикається з комплексом факторів: ультрафіолет руйнує звичайну ПВХ-ізоляцію за кілька сезонів; волога й пряме потрапляння води вимагають герметичних з’єднань; зимовий мороз робить дешеву ізоляцію крихкою; ризик механічного пошкодження при земляних і садових роботах.
Який кабель обрати
| Спосіб прокладки | Рекомендований кабель | Примітка |
|---|---|---|
| Під землею | ВБбШв (броньований) | Заглиблення не менше 0,7 м |
| Під землею в трубі | ВВГнг у трубі ПНД | Труба захищає від тиску ґрунту |
| По фасаду відкрито | ВВГнг у гофрі ПНД | Гофра стійка до УФ |

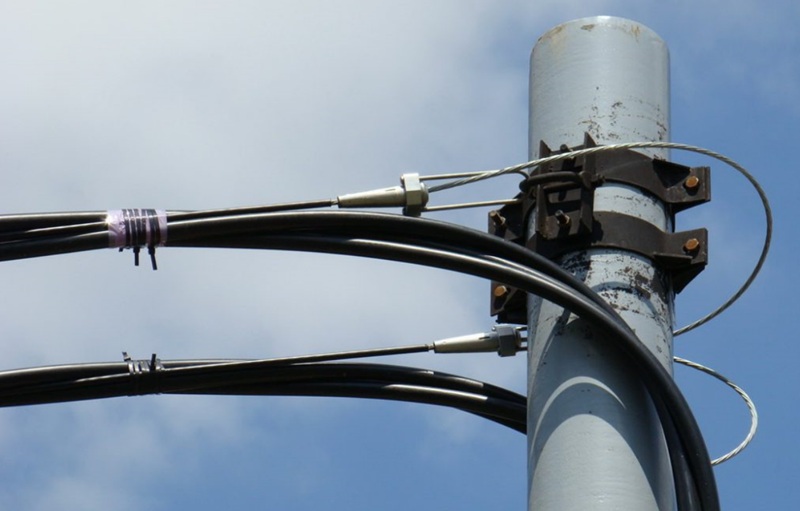

| По повітрю між опорами | СІП | Самонесний, на ізоляторах |
Підземна прокладка до ліхтарів
Найнадійніший спосіб підвести живлення до садових ліхтарів — підземна прокладка броньованим кабелем ВБбШв. Кабель заглиблюють на 0,7 м із піщаною підсипкою й сигнальною стрічкою над ним. Броня захищає від пошкодження лопатою при подальших роботах. Як альтернатива — звичайний ВВГнг у жорсткій трубі ПНД.
Розрахунок перерізу за довжиною траси
Вуличне освітлення часто має довгі траси (десятки метрів до дальніх ліхтарів). На великій довжині виникає падіння напруги, тому переріз беруть із запасом:
- коротка траса до 20 м — ВВГнг 3×1,5 мм² достатньо;
- траса 20–50 м — розгляньте 3×2,5 мм²;
- довга траса понад 50 м — 3×2,5 мм² або більше залежно від навантаження.
Падіння напруги на довгій трасі призводить до тьмяного світла в дальніх ліхтарях — тому запас перерізу тут виправданий.
ПЗВ і заземлення для вуличного освітлення
Волога багатократно підвищує ризик ураження струмом. Лінія вуличного освітлення обов’язково захищається ПЗВ 30 мА. Металеві корпуси ліхтарів і опор заземлюються через PE-жилу. Усі з’єднання виконують у герметичних коробках зі ступенем захисту не нижче IP54, а краще IP65.
Низьковольтне освітлення саду
Для декоративного садового освітлення дедалі частіше застосовують безпечні низьковольтні системи 12–24 В. Від понижувального трансформатора (у захищеному місці) до світильників прокладають кабель відповідного перерізу. Низька напруга безпечна у вологому середовищі, але через падіння напруги на довгих трасах переріз для 12 В беруть більшим.
FAQ про кабель для вуличного освітлення
Чи можна прокласти звичайний ВВГнг у землю без захисту?
Ні. Для підземної прокладки потрібен броньований ВБбШв або ВВГнг у трубі ПНД із дотриманням глибини. Незахищений ВВГнг у землі швидко пошкоджується.
Яка чутливість ПЗВ для вуличного освітлення?
Стандартно 30 мА. Для зон із прямим контактом із водою (фонтани, підсвітка водойм) — 10 мА.
